關鍵詞304不銹鋼，410不銹鋼，630不銹鋼，440C不銹鋼

1940年美國發明了發明了一種焊接方法，這種焊接方法是在鎢極與工件之間建立電弧，用惰性氣體作為保護氣體，既可填充焊絲也可不填充焊絲。后將其命名為鎢極惰性氣體保護焊，英文名稱為Tungsten Inert Gas Welding，縮寫為TIG。后來，美國焊接學會將其正式命名為Gas Tungsten Arc Welding，縮寫改為GTAW。因此文獻中的“TIG焊”和“GTAW”是一個意思。

在我國，鎢極惰性氣體保護焊，因大多數情況采用氬（Ar）氣，俗稱為鎢極氬弧焊，簡稱為氬弧焊。



鎢極惰性氣體保護焊經過近幾十年的發展，已有多種工藝方法，其中高頻直流GTAW法、熱絲GTAW法和多電極GTAW法屬于高效焊接法。現代鎢極惰性氣體保護焊作為一種精密、優質的焊接方法，在各工業部門得到了廣泛的應用。



不銹鋼TIG焊的焊接材料選用原則



不銹鋼TIG焊的焊接材料選用應遵循以下基本原則：

1）應保證焊接接頭的強度性能和耐蝕性等同于母材，這就要求焊縫金屬的合金成分與母材成分相匹配，其主要合金元素含量應等于或略高于母材標準成分規定含量的平均值。

2）為確保焊縫金屬內不產生焊接裂紋之類的缺陷，應按焊件板厚和接頭的拘束度，選擇抗裂性較高的焊絲。在這種情況下，允許焊縫金屬的合金成分與母材成分稍有差別。



3）為保證焊縫成形良好，應按焊件結構的復雜程度和焊接位置，選擇工藝性能較好的焊絲型號和規格。



4）為降低焊接生產的成本、應在保證焊縫質量要求的前提下，選用價格低廉的焊絲品種。



不銹鋼TIG焊常用焊絲



各種常用的奧氏體不銹鋼、奧氏體-鐵素體不銹鋼、鐵素體不銹鋼、馬氏體不銹鋼和沉淀硬化不銹鋼適用的TIG焊絲，可分別按表1~表3選用。

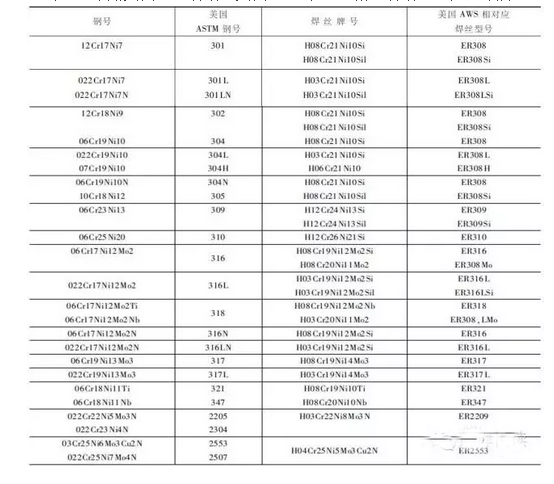

表1    常用奧氏體不銹鋼、奧氏體-鐵素體雙相不銹鋼TIG焊絲選用表

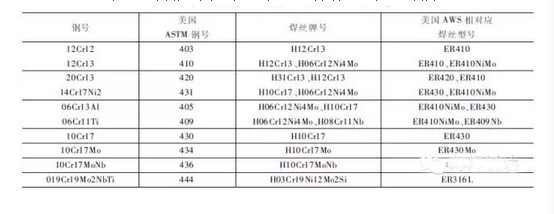

表2    常用馬氏體和鐵素體不銹鋼TIG焊絲選用表

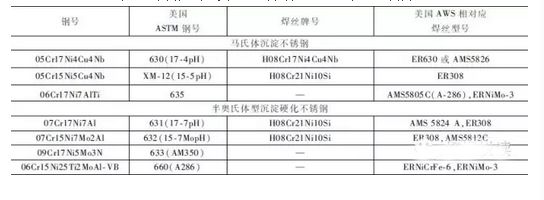

表3  常用沉淀硬化不銹鋼GTAW焊絲選用表

鎮江市元鑫不銹鋼有限公司生產銷售：各種材質不銹鋼棒，不銹鋼管，不銹鋼板，不銹鋼絲，不銹鋼扁鋼，不銹鋼槽鋼，模具鋼等，標準規格齊全常年庫存5000噸，承接不銹鋼精加工業務，歡迎新老客戶來電。

聯系電話：0511-85038877            傳真：0511-85083338

手機：13952847112                  聯系人：朱經理
